EKS 구축 및 도메인 연결 정리

인프라 구축 과정

Kubernates의 Pod에서 사용 할 Docker Image 생성

• Kubernates에서 사용할 환경변수를 사용하여 프로젝트 수정

# java application.yml
${env}

# python
import os
os.getenv('env')



• Docker Image를 Docker hub에 배포

docker build . -t wjdgns2/sqc-backend:latest
docker build . -t wjdgns2/sqc-frontend:latest
docker build . -t wjdgns2/sqc-ai:latest

docker login

docker push wjdgns2/sqc-backend:latest
docker push wjdgns2/sqc-frontend:latest
docker push wjdgns2/sqc-ai:latest



EKS 구축하기

•  IAM에서 AmazonEKSClusterPolicy 권한을 가지는 규칙 설정



• VPC 구성

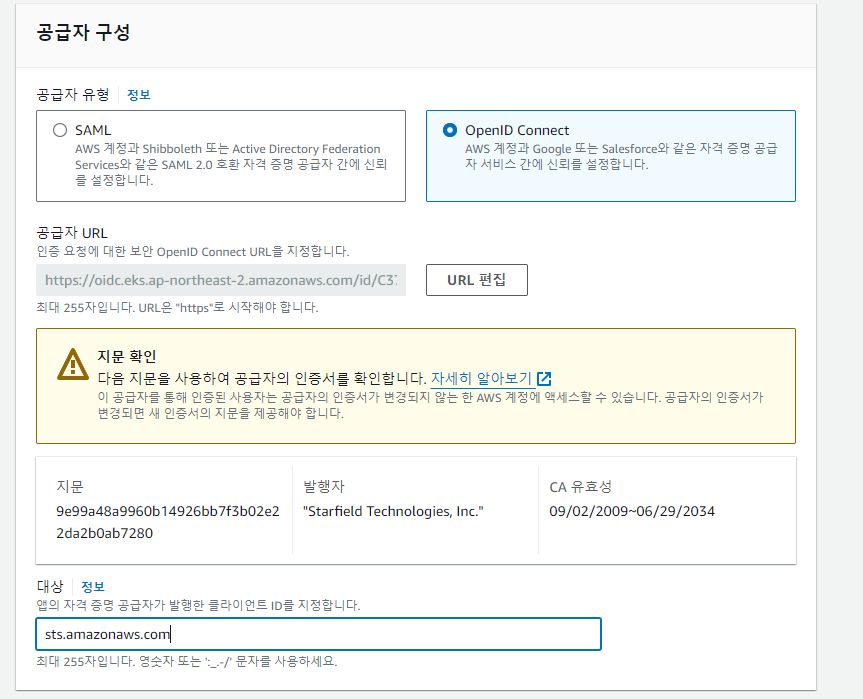

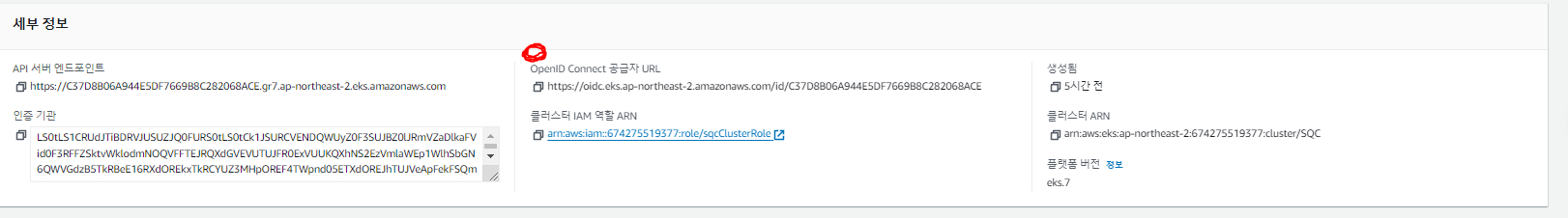

• IAM에서 설치된 EKS 공급자 URL로 자격 증명 관리자 생성



반응형



EKS에 적용할 Node Group 정의

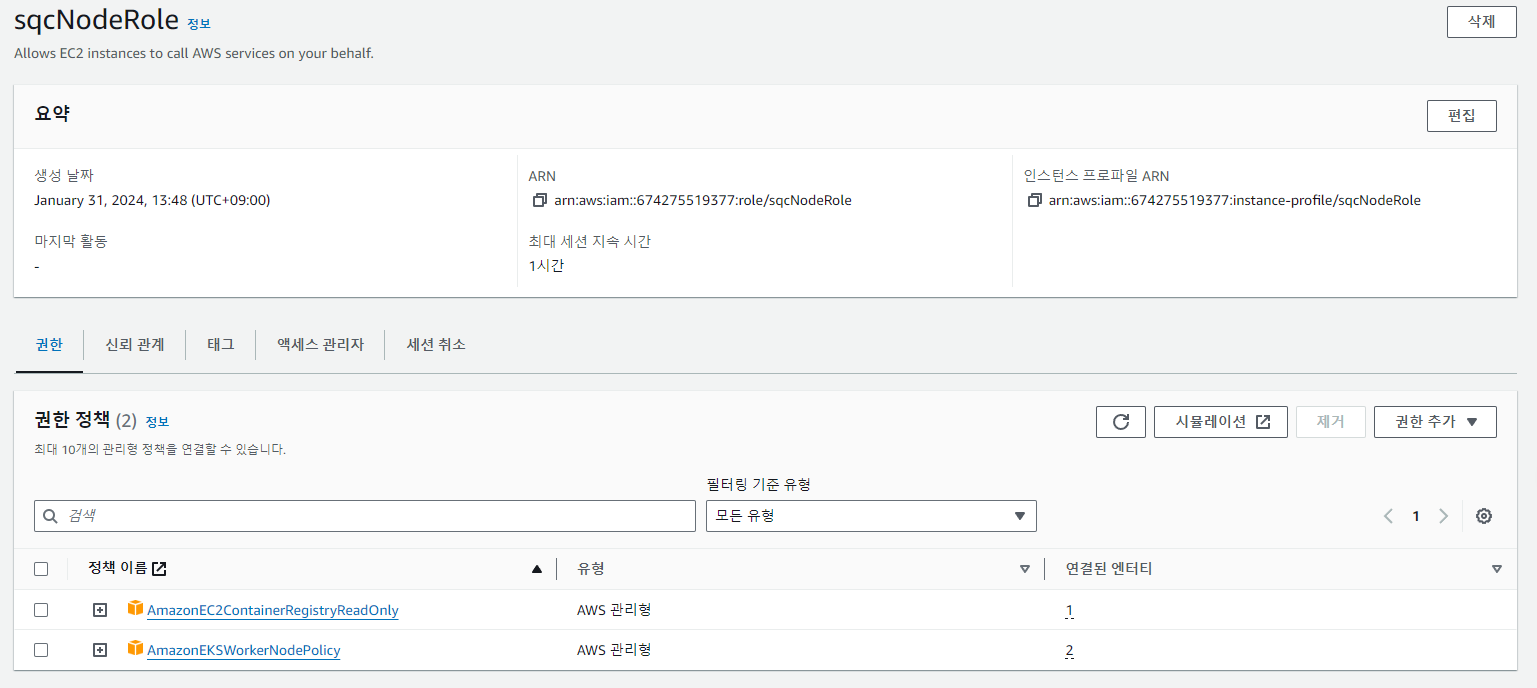

• Node Group에서 이용할 Node에 대한 IAM에서 생성



참고 : https://docs.aws.amazon.com/eks/latest/userguide/create-node-role.html#create-worker-node-role

Amazon EKS node IAM role - Amazon EKS



• VPC CNI에 대한 역할을 IAM에서 생성



• 정책은 AmazonEKS_CNI_Policy를 선택해준다.



신뢰관계에서 아래와 같이 변경한다.

aud": "sts.amazonaws.com" → sub": "system:serviceaccount:kube-system:aws-node"



이제 이 역할을 VPC CNI에 부여한다.

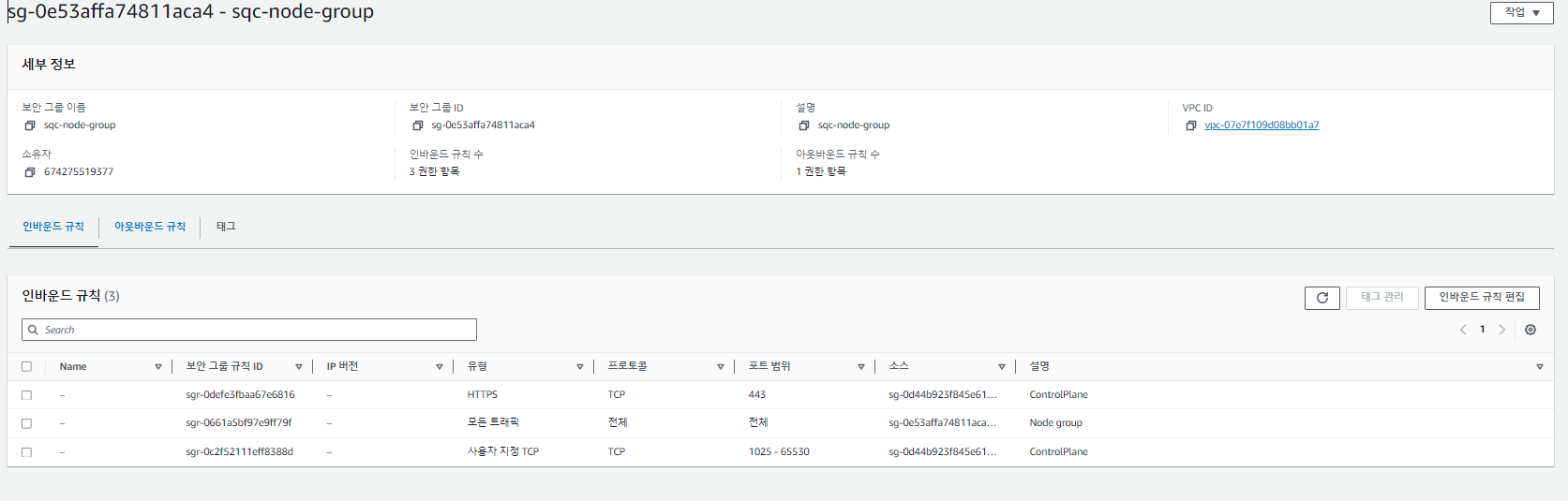

• Node에 대한 보안 그룹 생성



• Control Plane 에 대한 보안 그룹 정의( Cluster 보안 그룹 )



AWS CLI을 활용하여  Kubernates Service 배포



• AWS Configure로 계정에 접근

AWS Access Key ID [None]: your-access-key-id
AWS Secret Access Key [None]: your-secret-access-key
Default region name [None]: ap-northeast-2
Default output format [None]: json



• 접근 후 명령어를 통해 Node Group 의 Status Check

aws eks describe-nodegroup --cluster-name SQC --nodegroup-name sqc-node-group



• AWS Cli를 통한 클러스터 내 kubeconfig와의 연결 설정

# kubernates 파일이 있는 경로에서
kubectl apply -f ./

# 아래 명령어로 로컬 kubeconfig를 Cluster에 반영
 aws eks update-kubeconfig --region ap-northeast-2 --name SQC



• SSH 접속을 위한 pem권한 변경 ( Windows )

접속 시 pem에 관련되서 안전하지 않다고 문제가 발생하여 아래와 같이 권한을 변경해줬습니다.

icacls ---.pem /inheritance:r /grant:r "%USERNAME%":r



/inheritance:r: 상속된 권한을 제거합니다.

/grant:r "%USERNAME%":r: 현재 사용자에 대해 읽기 전용 권한을 부여합니다.



• Helm 설치 후 Nginx Ingress Controller 설치

helm repo add ingress-nginx https://kubernetes.github.io/ingress-nginx
helm repo update
helm install nginx-ingress ingress-nginx/ingress-nginx

# ALB로 변경하기로 하여 삭제
helm uninstall nginx-ingress





• AWS LoadBalancer 도입 [1]

AWS Load Balancer Controller 추가 기능 설치 - Amazon EKS



를 참고해서 생성하면 되는데 현재 로컬 PC의 OS가 Window이므로 아래와 같은 명령어를 사용했습니다.

# chocolatey 설치
Set-ExecutionPolicy Bypass -Scope Process -Force; [System.Net.ServicePointManager]::SecurityProtocol = [System.Net.ServicePointManager]::SecurityProtocol -bor 3072; iex ((New-Object System.Net.WebClient).DownloadString('https://chocolatey.org/install.ps1'))

# eksctl 설치
choco install eksctl

# IAM 정책 파일 다운로드
Invoke-WebRequest -Uri "https://raw.githubusercontent.com/kubernetes-sigs/aws-load-balancer-controller/v2.5.4/docs/install/iam_policy.json" -OutFile "iam_policy.json"

# IAM 정책 생성
aws iam create-policy --policy-name sqcElb --policy-document file://iam_policy.json

eksctl create iamserviceaccount `
  --cluster=[Cluster Name]`
  --namespace=kube-system `
  --name=aws-load-balancer-controller `
  --role-name AmazonEKSLoadBalancerControllerRole `
  --attach-policy-arn=arn:aws:iam::[userId]:policy/sqcElb `
  --approve

helm install aws-load-balancer-controller eks/aws-load-balancer-controller `
  -n kube-system `
  --set clusterName=[Cluster Name] `
  --set serviceAccount.create=false `
  --set serviceAccount.name=aws-load-balancer-controller





• 로드 밸런스 테스트를 위한 kubernates 파일 작성

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
spec:
  selector:
    matchLabels:
      run: nginx
  replicas: 2
  template:
    metadata:
      labels:
        run: nginx
    spec:
      containers:
        - name: nginx
          image: nginx
          ports:
            - containerPort: 80

---

apiVersion: v1
kind: Service
metadata:
  name: nginx
  labels:
    run: nginx
spec:
  ports:
    - port: 80
      protocol: TCP
  selector:
    run: nginx


---

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: sqc-ingress
  annotations:
    alb.ingress.kubernetes.io/target-type: ip
    alb.ingress.kubernetes.io/scheme: internet-facing
spec:
  ingressClassName: alb
  rules:
    - host: sqcapp.com
      http:
        paths:
        - path: /
          pathType: Prefix
          backend:
            service:
              name: nginx
              port:
                number: 80
        - path: /api
          pathType: Prefix
          backend:
            service:
              name: sqc-backend-service
              port:
                number: 80
        - path: /front
          pathType: Prefix
          backend:
            service:
              name: sqc-frontend-service
              port:
                number: 80





• Kubernates 파일 생성 시 자동으로 로드 밸런서가 생성됩니다. 아래의 이미지는 로드밸런서의 리스너 규칙과 조건이 만족할 경우 전달되는 대상 그룹에 대한 이미지입니다.





AWS Route 53에서 도메인 구입 후 반영



• nginx 서비스 실행 화면



참조

[EKS] ① Private Cluster 생성 (AWS 콘솔)
